Entusiasta cria gabinete para RASPBERRY PI 5 com espaço para 4 HDs, fonte interna e LEDs

Um usuário de uma comunidade online desenvolveu um gabinete para o Raspberry Pi 5 que acomoda quatro discos rígidos de 3,5 polegadas, possui fonte de alimentação interna, refrigeração ativa e ainda conta com um sistema de LEDs com fibra óptica. O projeto foi elaborado para funcionar com o Radxa Penta SATA HAT e está rodando o OpenMediaVault, com planos para integrar o Nextcloud e armazenar arquivos pessoais.

Compartilhado no subreddit r/raspberry_pi, o projeto impressionou pela alta integração. Em vez de usar uma fonte externa, o gabinete tem uma fonte AC-DC de 100W, o que diminui a bagunça de cabos. Fibras ópticas de 1 mm foram utilizadas para levar a iluminação dos LEDs de atividade do controlador SATA até o painel frontal, mantendo os indicadores de forma limpa, sem precisar de placas adicionais.

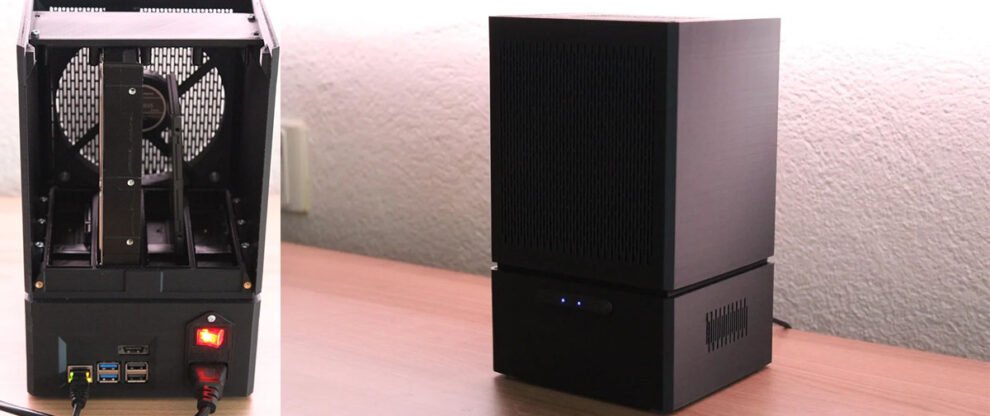

As imagens mostram um gabinete compacto impresso em 3D que abriga não apenas quatro HDDs de 3,5 polegadas, mas também aceita SSDs SATA de 2,5 polegadas. O criador menciona que somente a base precisa de suportes durante a impressão, enquanto as outras peças foram projetadas para serem impressas sem suportes.

### Um gabinete pensado para eliminar acessórios externos

O objetivo deste projeto era criar uma solução “tudo em um” para aqueles que utilizam o Raspberry Pi 5 como servidor de arquivos. O gabinete inclui:

– Quatro baias para HDDs de 3,5″;
– Suporte para SSDs SATA de 2,5″;
– Fonte interna de 230 V para 12 V com 100 W de potência;
– Ventoinha slim de 120 mm para refrigeração;
– Indicadores luminosos levados ao painel frontal por fibras ópticas.

Conforme o criador, o equipamento se manteve silencioso durante os testes e apresentou temperaturas estáveis, embora não tenha compartilhado medições exatas nem resultados de desempenho. O sistema é usado atualmente para armazenar filmes e séries, enquanto a migração de fotos e vídeos pessoais será feita depois.

### Por que o Raspberry Pi 5 se tornou uma opção mais interessante para NAS

Embora projetos semelhantes tenham surgido em versões anteriores do Raspberry Pi, muitos dependiam de adaptadores USB para conectar discos SATA, o que poderia limitar o desempenho e causar problemas de estabilidade.

No Raspberry Pi 5, a situação mudou com a introdução da interface PCI Express. O Radxa Penta SATA HAT usa essa conexão para controlar até quatro portas SATA, reduzindo a dependência do barramento USB. A documentação da Radxa também menciona alimentação dedicada para sistemas com múltiplos discos, ideal para configurações que utilizam quatro HDDs de 3,5 polegadas.

Nos comentários do projeto, um usuário questionou sobre a confiabilidade do armazenamento em comparação a soluções USB. O criador respondeu que escolheu o Radxa Penta SATA HAT devido ao uso do PCIe, afirmando não ter enfrentado desconexões aleatórias nem os gargalos normalmente associados a adaptadores USB-SATA.

Os arquivos do gabinete estão disponíveis em uma plataforma de design 3D, acompanhados de uma lista de componentes, fotos extras e instruções de montagem, para quem tiver interesse em reproduzir o projeto em uma impressora 3D. A proposta é proporcionar uma opção compacta para quem deseja montar um NAS doméstico usando o Raspberry Pi 5 e o controlador SATA da Radxa.

Embora existam vários gabinetes impressos em 3D para essa combinação de hardware, a integração de uma fonte interna, o uso de fibras ópticas para os LEDs de atividade e o design otimizado para impressão praticamente sem suportes tornam este projeto distintivo entre as opções disponíveis.
